機械化生產中直線導軌運用到生產加工中的方方面面，不同的應用有不同的定制需求，下面我們來了解一下直線導軌如何選擇的問題。

1.什么是直線導軌？

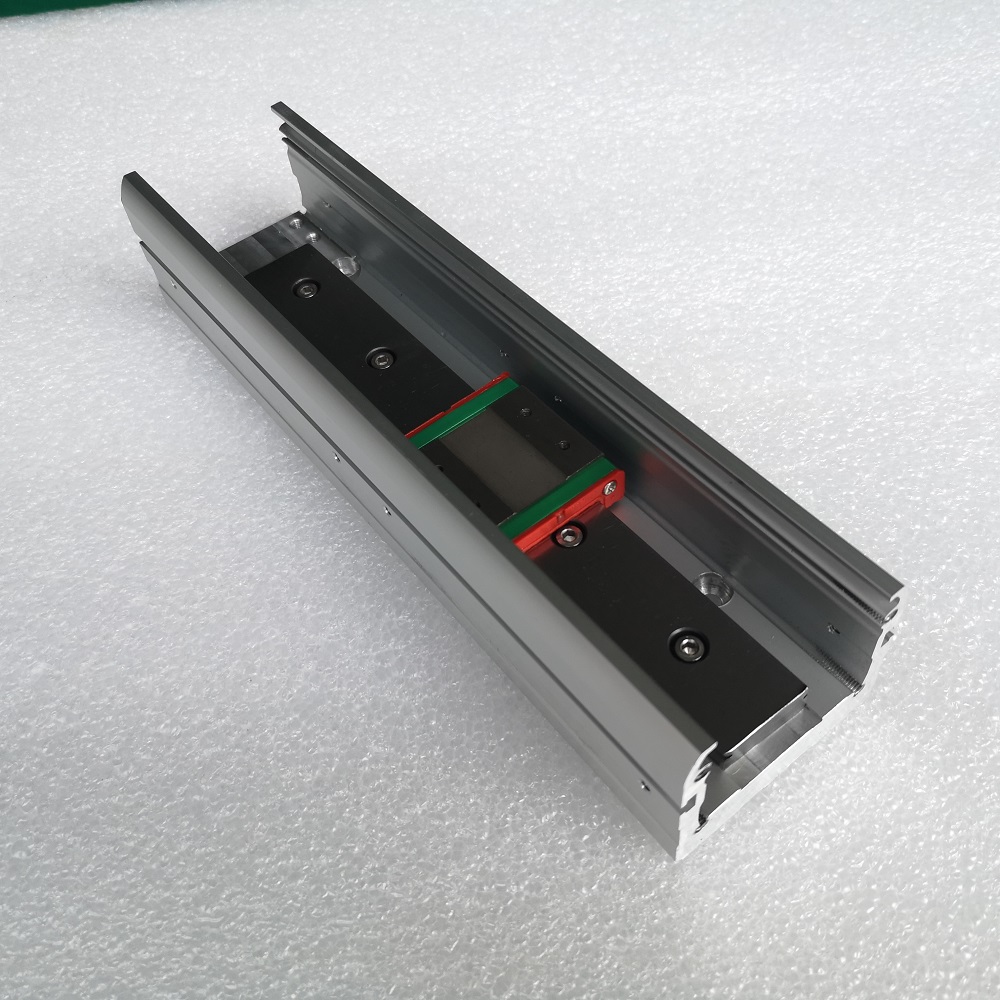

直線導軌是由塊和導軌組成的系統，有助于支持應用程序中的運動。直線導軌該系統由兩部分組成：直線滑架和直線導軌。直線滑塊沿直線導軌沿導軌所在的平面移動?；瑝K沿線性直線導軌來回移動。通過將線性塊附加到塊上以支持指定組件的移動，將它們附加到移動組件上。沿著軌道產生運動，在與軌道接觸的塊中循環滾珠軸承。

2.直線導軌應用怎么樣？

直線導軌用于許多工業和制造應用。您通常會在CNC機器和3D打印機、焊接、噴涂等用途。上看到各種尺寸和樣式的直線導軌。在這些應用中，線性滑軌通常用于在機器中定位工具或底板。當另一個組件進行驅動時，直線導軌承受工具或底板的重量，并保護驅動組件免受過大的壓力。直線導軌也用于機器人應用和設計，例如龍門機器人（也稱為桁架機械手）和航空運輸系統。有許多應用使用直線導軌來支撐重載并提供平滑的直線運動。

3.如何選擇直線導軌的尺寸？

在選擇直線導軌的尺寸時，首先要確定導軌的寬度，即與滑軌的寬度。鋼軌寬度是決定負載大小的最重要因素之一。

4.檢查直線導軌的長度。

最終用戶應注意直線導軌尺寸的選擇?？傞L(zhǎng)=有效檔位+止動距離（2個以上）+止動長度×止動數+兩端安全鉗。添加保護套時，增加兩端保護套的壓縮長度。需要注意的是，在向品牌詢問導軌的全長之前，需要對接超過這個長度。

5.直線導軌安裝孔之間的距離是固定的

最終用戶在確定軌道長度時應注意位置。如果他們不告訴供應商他們需要什么尖端尺寸。通常帶有10個安裝孔。導軌末端與相應安裝孔中心之間的距離為30,30，但也可以進行其他測量。每個品牌對小費尺寸的運輸條款略有不同，并且大多數品牌默認情況下具有相同的小費。

6.確認塊的類型和數量

直線導軌中常用的滑塊有法蘭式和方形。第一個較低但較寬。安裝孔為螺紋通孔，更高更窄。安裝孔為盲螺紋。兩者都有短版、標準版和擴展版。主要區別在于滑塊體的長度；當然，安裝孔之間的距離可能會有所不同。
