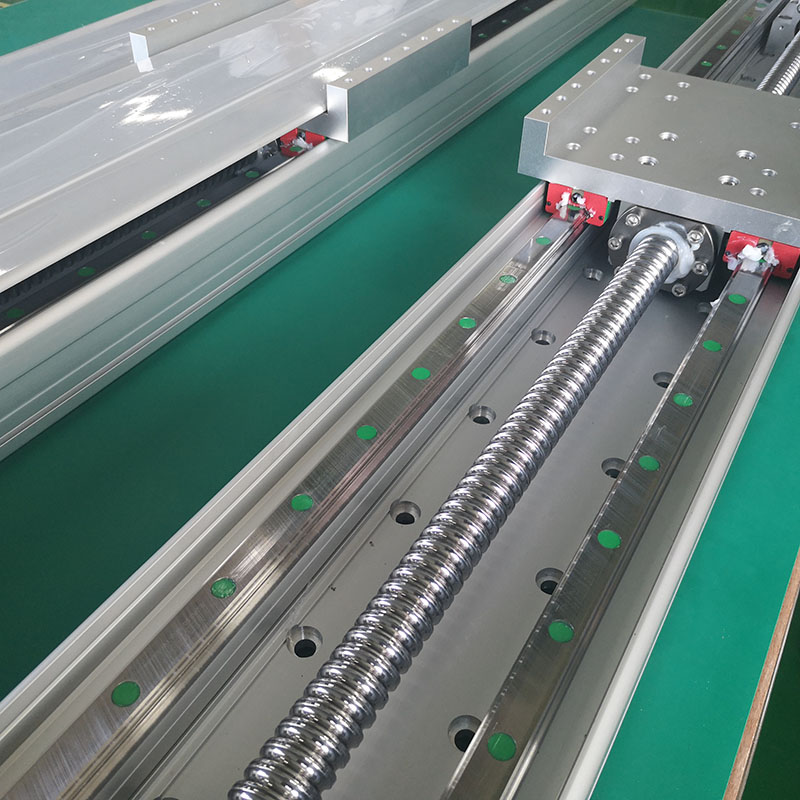

這種集成的線性絲桿模組為線性運動提供了一種快速簡便的解決方案，只需要一個電機和耦合器即可運行。因此，可以輕松快速地構建3軸模組3D打印機、激光切割機或CNC桁架機械手，而不會出現其他系統通常需要的關鍵對齊問題。這個線性系統是完全組裝好的。

       通過使用結合滑塊和消隙螺母的巧妙單一歧管，可以生產出極具成本效益的直線運動解決方案。鋁和剛的組合提供了出色的組合，可提供平穩的運動、低磨損和無需潤滑的游隙。由于鋁的重量減輕，通常需要更小的步進電機，結構也大大簡化。該塊有4個用于連接的M5螺紋孔，由國內知名制造商制造。

       提供預設調整以消除螺母中的任何間隙。此外，對直線滑動軸承進行了單獨的調整，再次消除了任何游隙。因此，即使在長時間使用的情況下，也可以重建模塊以獲得最佳性能，盡管通常很少需要。線性滑動軸承調整也可用于提供額外的機械阻尼，這對于容易產生共振的步進電機很有用。

       精密擠壓鋁制V型槽型材具有20x20毫米的實心矩形截面，螺釘可以連接到V型槽以進行組裝。或者，可以在端軸承上使用孔安裝系統。此外，如果需要，我們的產品系列中還可單獨提供17號步進電機的電機板。

       絲杠直徑為16mm，M61mm螺距螺紋。該間距非常適合不需要高速的小型業余數控機床，因?yàn)榧?xì)間距可提供良好的精度，同時需要最小的步進電機功率，使其適合直接驅動小型步進電機。由于分辨率高（標準1.8度電機每整步0.002毫米），振動可以忽略不計，無需微步即可使用簡單的驅動器，進一步降低成本。一端的旋鈕還提供手動調節以實現精確定位，但如果不需要，可以將其移除。
